Subestación prefabricada

Subestación prefabricada

Esta subestación prefabricada o conocida también como subestación europea, son dispositivos de distribución de energía integrada compuesta de equipos eléctricos de alto voltaje, transformadores y equipos eléctricos de bajo voltaje que son colocados de manera individual y además son conectados utilizando cables. Las subestaciones prefabricadas son utilizados para sistemas de distribución eléctrica en diversos lugares al exterior como el caso de edificios de largo tamaño, aeropuertos, estaciones de tren, áreas residenciales, fábricas de pequeño a mediano tamaño, campos de aceite, minas, lugares de construcción temporaria, entre otros lugares, gracias a su gran distribución y aceptación eléctrica; lo que genera conveniencia y eficiencia en el campo de la distribución eléctrica.

Gracias a los años de experiencia, podemos realizar personalizado de la subestación prefabricada y cumplir con sus diversos requerimientos.

Parámetros técnicos
Item Unidad Alto voltaje Transformador Bajo voltaje
Frecuencia nominal Hz   50
Capacidad nominal KVA 10 30-2500 0.4
Voltaje nominal KV 400630   50-2500
Corriente nominal KA 12.2 (2s o 4s）
16（2s o 4s）
20（2s o 4s）		   15(1s)
30(1s)
50(1s)
65(1s)
Corriente nominal de resistencia al corto tiempo KA 42/48
Corriente de resistencia de frecuencia de energía KV 75/85
Voltaje de resistencia de impulso de rayo KV   75
Rango de enlace de pulso KV Ip33 ±2*2.5% Ip33
Clase de protección KA   Ip23
Nivel de sonido dB   50
Características
  • Estructura de forma ‘目’ o ‘品’.
  • Materiales de la carcasa: placas de aleación de aluminio, placas de acero inoxidable, tablero de cemento reforzado de fibra de vidrio.
  • Bases de subestaciones son hechas de acero de canal galvanizado o de comento, brindando una gran resistencia a la corrosión y de alta fuerza mecánica.
  • Estructura superior cubierta por 2 capas, presentando un gran rendimiento aislante térmico, protección ante la radiación y efecto de ventilación.
  • Las subestaciones son separadas en diversas cámaras independientes, además todas las cámaras son integradas con dispositivos de rayos o apartarrayos. Los dispositivos automáticos de escape de gas son instalados en la parte superior del transformador para poder ajustar de esta manera la temperatura dentro de las cámaras del transformador.

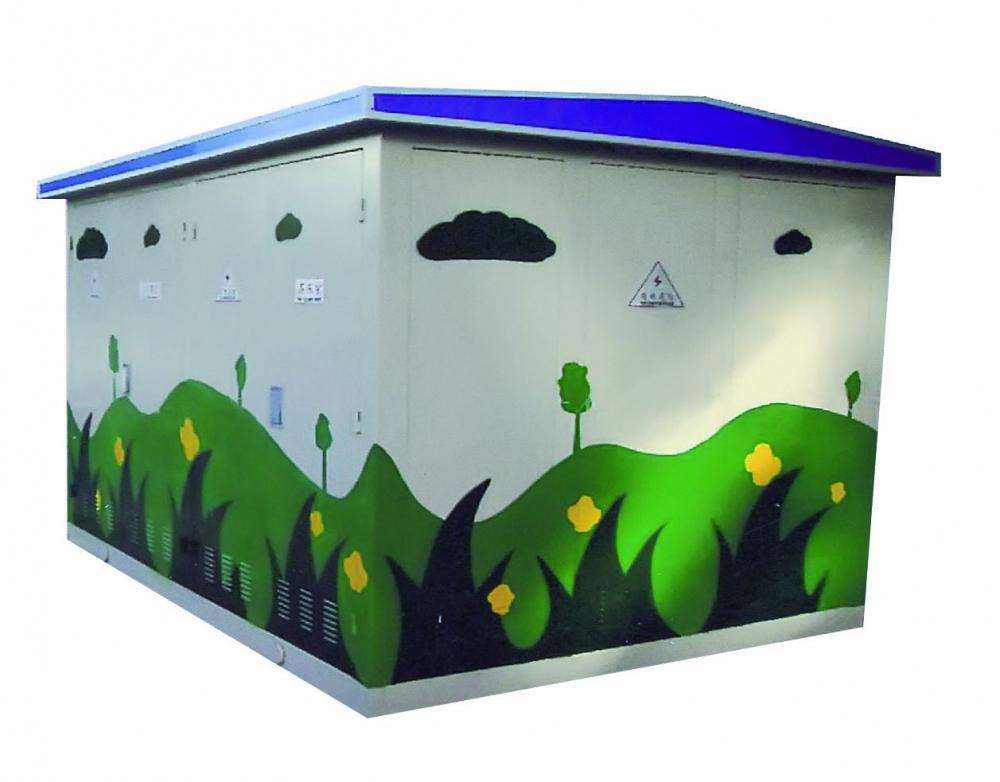

  • Colores flexibles para poder adecuar con los alrededores.
Condiciones de trabajo
  • Altitud: ≤1000m
  • Velocidad de viento: ≤34m/S (≤700pa)
  • Temperatura de ambiente: -35ºC - +40ºC
  • Humedad relativa: Humedad diaria promedio≤95%, humedad mensual promedio≤95%
  • Inclinación del sitio de instalación: ≤3º
  • Sitio de instalación: Ubicaciones sin riesgo de fuego o explosiones, poca contaminación y que no haya riesgo de corrosión química o vibración.
  • Para situaciones que no se adecuen a las condiciones ya mencionadas, no dude en contactarnos para consultas.
Guangdong Shengte Electric Co. se fundó en el año 2008 en el distrito de Nanhai de la ciudad de Foshan. Somos un fabricante que se especializa en la producción y personalizado de equipos de distribución eléctrica y celdas de baja y media tensión. Prestamos mucha atención a la preservación del medio ambiente, por lo que nos fijamos seguir el camino del uso de bajo carbono, completamente amigable al medio, además de soluciones de transmisión y distribución para el ahorro eléctrico.
