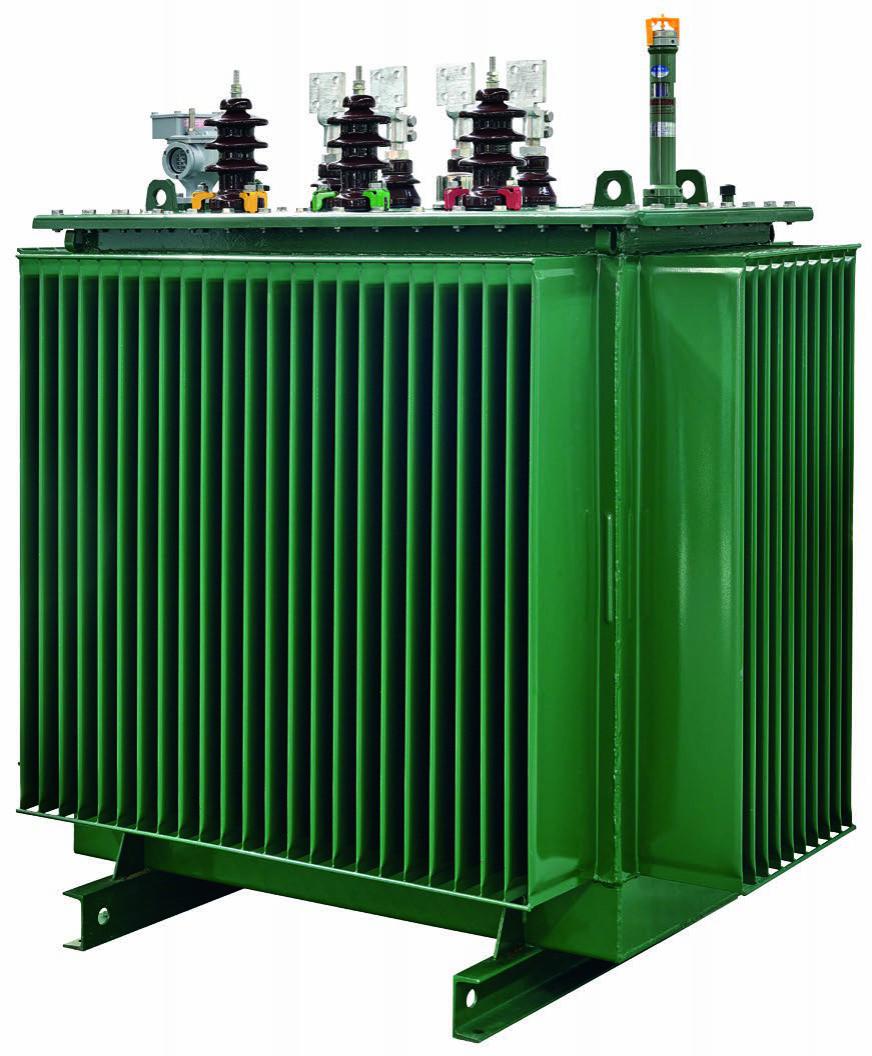

Transformador en aceite, Serie S11

Transformador en  aceite, Serie S11

Este tipo de transformador en aceite, Serie S11 utiliza ejes enrollados de hierro, además de presentar gran soporte estable de bobinado, mejorando de esta manera la confiabilidad operacional. Tanques de aceite corrugados completamente sellados son utilizados para garantizar que los transformadores de aceite no entren en contacto con el aire del ambiente y no absorban la humedad externa, lo que ocasionaría pérdida en la fuerza aislante, además brindan confiablidad en el suministro de energía desde la acometida de red para la alimentación del variador de velocidad.

Podemos comentar que nuestros transformadores en aceite se diferencian en otros transformadores comunes en que nuestros transformadores remueve la necesidad de tanques de almacenamiento de aceite, garantizando que los transformadores sean aislados del aire, lo que puede evitar y reducir el deterioro y desgastamiento del aceite, lo que conlleva a un claro mejoramiento operacional del transformador en aceite. Cabe mencionar que este tipo de transformador en aceite son perfectos para el uso en sistema de electricidad con corriente AC de 50 Hz, con voltaje de operación relacionado de 10 kV o menos.

Este tipo de transformador en aceite es esencial para la industria de iluminación, metalúrgica, química y textil por ser de características de distribución eléctrica.

Parámetros técnicos
Modelo Capacidad nominal Capacidad nominal con alto voltaje Capacidad nominal con bajo voltaje Pérdida sin carga（W） Pérdida con carga（W） Corriente sin carga（%） Impedancia de corto circuito（%） Peso del aceite（kg） Peso del producto（kg） Peso total（kg） Dimensiones（mm）
L		 Dimensiones（mm）
W		 Dimensiones（mm）
H		 Calibre
（mm）
S11-M-30/10 30 11
10.5
10
6.3
6
Rango de enlace de pulso
±5%
o ±2
×2.5%		 0.4 95 600 1.3 4 90 200 400 1050 660 1140 400×400
S11-M-50/10 50 130 870 1.1 100 220 460 1070 710 1180
S11-M-63/10 63 150 1040 1 110 250 500 1110 720 1190
S11-M-80/10 80 170 1250 0.9 115 290 550 1120 730 1200
S11-M-100/10 100 200 1500 0.8 120 350 620 1140 740 1220
S11-M-125/10 125 230 1800 0.8 145 390 700 1180 760 1280
S11-M-160/10 160 270 2200 0.7 175 460 830 1210 780 1280 550×550
S11-M-200/10 200 330 2600 0.7 190 520 910 1240 780 1360
S11-M-250/10 250 390 3050 0.6 200 610 1000 1280 800 1380
S11-M-315/10 315 470 3650 0.6 220 730 1190 1330 860 1390
S11-M-400/10 400 560 4300 0.5 260 900 1430 1360 860 1440 660×660
S11-M-500/10 500 670 5100 0.5 280 1000 1600 1439 920 1480
S11-M-630/10 630 800 6200 0.5 4.5 330 1100 1830 1540 1010 1510
S11-M-800/10 800 980 7500 0.4 450 1280 2300 1610 1030 1660 820×820
S11-M-1000/10 1000 1150 10300 0.4 550 1450 2700 1750 1160 1750
S11-M-1250/10 1250 1360 12000 0.3 630 1800 3200 1800 1260 1810
S11-M-1600/10 1600 1640 14500 0.3 800 2100 3700 1930 1300 1890
S11-M-2000/10 2000 1940 18300 0.3 5 1050 2600 4500 2030 1340 2000 920×920
S11-M-2500/10 2500 2290 21200 0.3 1200 3100 5500 2410 1610 2400
S11-M-3150/10 3150 2730 24300 0.3 1400 4100 7200 2750 1810 2600
Características
  • Las bobinas presentan estructura de baja fuerza axial de corte circuito. La estructura minimiza la fuerza axial de corto circuito en el momento que ocurre el corto circuito, lo que mejora la capacidad de soporte del corto circuito.
  • La carcasa del transformador presenta una estructura de soporte de alta confiabilidad, de esta manera se garantiza la compresión de tanto las partes superiores e inferiores de la bobina. La carcasa completa garantiza que los transformadores tengan gran capacidad de soporte ante el corto circuito.
  • Baja densidad del flujo magnético es parte del diseño, lo que genera menor pérdida sin carga y garantiza ante todo gran flujo insaturado del eje y armónica tercera pequeña en el momento que los transformadores se operan ante el voltaje.
  • Los tornillos y tuercas del tanque de la transformadora están hechos de acero inoxidable grado 304, lo que garantiza una gran resistencia ante la corrosión.
  • Se obtiene un gran mejoramiento del periodo de servicio del transformador ya que se utiliza la mejor calidad de anillos de sellado.
Condiciones de servicio
  • La más alta temperatura: +40℃
  • La más baja temperatura: -25℃
  • Altitud: ＜1000m
  • La humedad con el ratio promedio más alto del mes: 90% (20℃)
  • Lugar de instalación: Ubicaciones sin riesgo de fuego o explosión, contaminación seria, corrosión química, vibración. Estos transformadores puede ser instalados tanto en el interior como en el exterior.
Guangdong Shengte Electric Co. se fundó en el año 2008 en el distrito de Nanhai de la ciudad de Foshan. Somos un fabricante que se especializa en la producción y personalizado de equipos de distribución eléctrica y celdas de baja y media tensión. Prestamos mucha atención a la preservación del medio ambiente, por lo que nos fijamos seguir el camino del uso de bajo carbono, completamente amigable al medio, además de soluciones de transmisión y distribución para el ahorro eléctrico.
