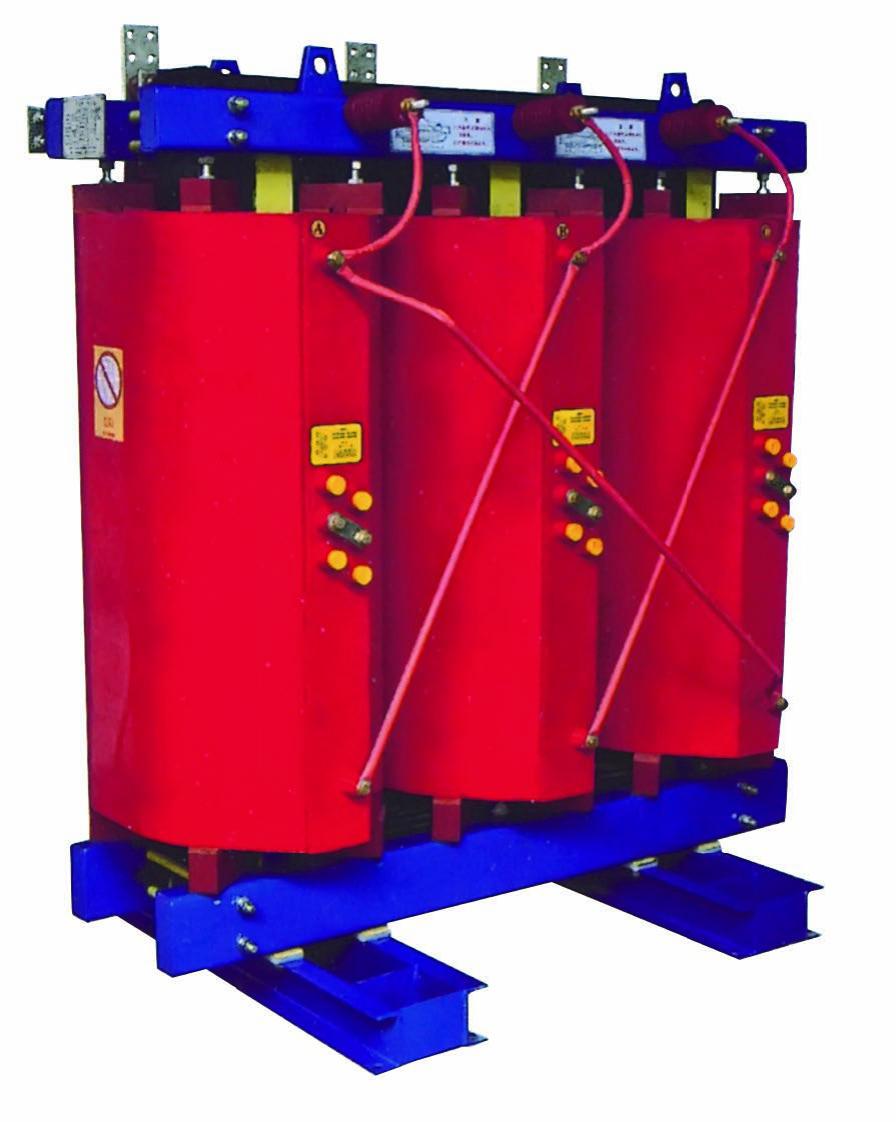

Transformador seco de resina fundida, Serie SC(B)10

Transformador seco de resina fundida, Serie SC(B)10

Este transformador seco de resina fundida, Serie SC(B)10 es utilizado primordialmente para transmisión de electricidad. La resina epóxica es utilizada como material aislante para encapsular los ejes, por lo que podemos decir que este transformador seco SC(B)10 es de tipo encapsulado. El bobinado de bajo y alto voltaje adopta banda de cobre (foil) y resina epóxica es fundida y curada al vacío, formando fibra de vidrio resistente reforzando la estructura plástica.

El transformador de resina fundida ofrece una solución más segura y conveniente, debido a que existe un potencial de incendio más bajo y una reducción en los requerimientos de mantenimiento. A medida que los devanados de alta tensión están encapsulados, los transformadores están totalmente protegidos contra la humedad, el polvo y los desechos industriales comunes en ambientes altamente contaminados.

El resultado es una mayor facilidad de instalación, flexibilidad y un ciclo de vida libre de mantenimiento. Los transformadores de resina fundida se usan comúnmente para redes de distribución de energía. Cabe mencionar que entre los lugares que se pueden utilizar estos transformadores incluyen lugares con alta demanda de prueba al fuego como el caso de aeropuertos, túneles, centros comerciales, plantas nucleares, barcos, campos de aceite, entre otros.

Parámetros técnicos
Modelo UK
%		 Pérdida sin carga
（W）		 Pérdida con carga
（120℃）
（W）		 LPA
(AN)DB		 Dimensiones mm
L*An*Al		 Dimensiones mm
M		 Dimensiones mm
N		 Dimensiones mm
I		 Dimensiones mm
P		 Dimensiones mm
K1		 Dimensiones mm
K2		 Peso total (kg) Terminal de bajo voltaje
SC10-30/10 4 190 710 42 880x460x862 400 400 300 160 263 223 440
SC10-50/10 270 1000 42 950x750x915 550 550 325 170 271 229 575
SC10-80/10 370 1380 42 1000x750x977 550 550 340 180 280 255 620
SC10-100/10 400 1570 42 1030x750x1020 550 550 350 190 293 260 830 (a)
SC10-125/10 470 1850 43 1050x750x1057 550 550 360 190 300 290 940
SC10-160/10 540 2130 43 1080x750x1147 550 550 365 190 295 295 1100 (a)
SC10-200/10 620 2530 43 1100x860x1185 550 550 370 200 295 295 1245 (a)
SC10-250/10 720 2760 43 1120x960x1262 660 660 380 200 300 300 1415 (a)
SCB10-315/10 880 3470 45 1200x860x1362 660 660 390 120 268.5 268.5 1450 (b)
SCB10-400/10 980 3990 45 1240x860x1195 660 660 425 120 263.5 263.5 1655 (b)
SCB10-500/10 1160 4800 46 1255x860x1195 660 660 430 120 269 269 1945 (c)
SCB10-630/10 1340 5880 46 1406x860x1280 820 820 480 135 336 336 2440 (c)
SCB10-630/10 6 1300 5960 46 1405x860x1260 820 820 485 135 320 320 2475 (c)
SCB10-800/10 1520 6960 48 1425x1020x1385 820 820 485 165 323 323 2990 (d)
SCB10-1000/10 1770 8130 48 1500x1270x1385 820 820 515 145 333.5 331.5 3395 (d)
SCB10-1250/10 2090 9690 49 1580x1270x1597 820 820 540 185 332 338 3520 (e)
SCB10-1600/10 2450 11730 49 1658x1270x1660 1070 1070 565 185 338 345 4165 (f)
SCB10-2000/10 3050 14450 50 1805x1270x1847 1070 1070 615 205 338 347 5545 (g)
SCB10-2500/10 3600 17170 50 1890x1270x2020 1070 1070 640 205 380 393 6670 (g)
SCB10-1600/10 8 2450 12960 49 1680x1270x1680 1070 1070 565 185 338 345 3720 (f)
SCB10-2000/10 3050 15960 50 1885x1270x1850 1070 1070 615 205 338 347 4920 (g)
SCB10-2500/10 3600 18890 50 1910x1270x2080 1070 1070 640 205 380 393 5900 (g)
Características
  • Baja pérdida de energía, baja descarga parcial, ruido mínimo y fuerte capacidad de disipación de calor.
  • Gran propiedad de prueba a la humedad. Puede trabajar sin problema con 100% de humedad, además puede ser utilizado luego del detenido sin el pre secado.
  • Es seguro, de prueba al fuego y no causa contaminación, puede ser instalado directamente en centros de alta carga.
  • Los sistemas de control de protección ante la temperatura es integrado, ofreciendo una gran garantía para la operación segura de los transformadores.
  • Los transformadores integran voltaje en carga ajustable con una estructura compacta, lo que significa una instalación más fácil y conveniente.
