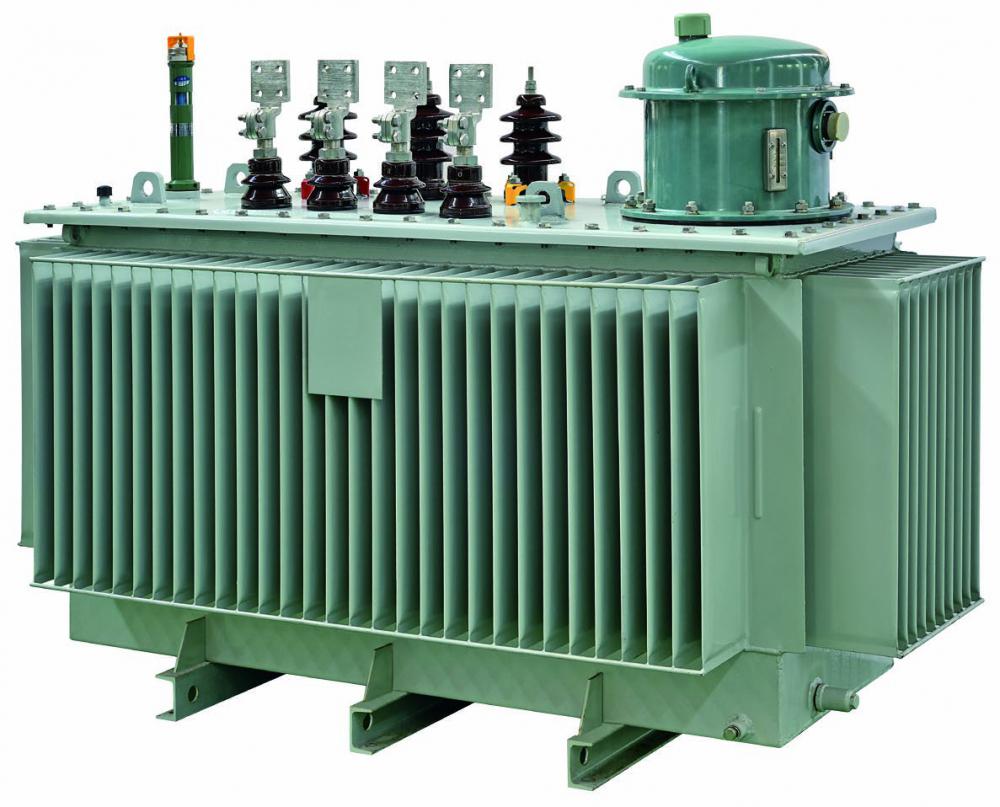

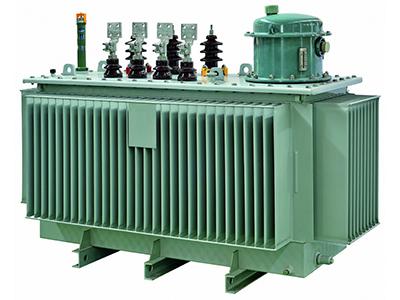

Transformador en aceite con cambiador de tomas en carga

Transformador en aceite con cambiador de tomas en carga

Este tipo de transformador en aceite con cambiador de tomas en carga permite transformar el nivel del voltaje mediante el uso de interruptores reguladores que cambien la cantidad de bobinas ajustando los cambiadores de tomas en carga en un lado de los transformadores. Son perfectos para los operadores con grandes fluctuaciones de red y para requerimientos de un voltaje estable, ya que estos pueden lograrse por regulación de voltaje tanto manual como automática, inclusive si la electricidad no está apagada

El rango de voltaje diseñado se encuentra comúnmente en 10±4×2.5kV, teniendo rango de pulso o toma diseñado conforme a sus requerimientos. Los tanques de aceite corrugados sellados son utilizados para poder garantizar ante todo que no se genere algún tipo de desgastamiento del aceite y se aumente el periodo de servicio del transformado en aceite. La deformación de las placas corrugadas es utilizada con el propósito de ajustar los cambios del volumen de aceite del transformador que es generado por la expansión y contracción térmica. Cualquier tipo de presión externa es liberado mediante la válvula de liberación de presión que es integrada en el transformador para poder aumentar el nivel de seguridad y confiabilidad.

Parámetros
Modelo Capacidad nominal Capacidad nominal Conexión y grupo vector Pérdida sin carga(W) Pérdida con carga(W) Corriente sin carga (%) Impedancia de corto circuito (%) Peso(kg) Dimensiones(mm) Calibre
(mm)
Alto voltaje Bajo voltaje Peso del aceite Peso del producto Peso total L An Al
S11-M-30/10 30 11
10.5
10
6.3
6
Rango de enlace de pulso
±5%
o ±2
×2.5%		 0.4 Yyn0
Dyn11		 95 600 1.3 4 90 200 400 1050 660 1140 400×400
S11-M-50/10 50 130 870 1.1 100 220 460 1070 710 1180
S11-M-63/10 63 150 1040 1 110 250 500 1110 720 1190
S11-M-80/10 80 170 1250 0.9 115 290 550 1120 730 1200
S11-M-100/10 100 200 1500 0.8 120 350 620 1140 740 1220
S11-M-125/10 125 230 1800 0.8 145 390 700 1180 760 1280
S11-M-160/10 160 270 2200 0.7 175 460 830 1210 780 1280 550×550
S11-M-200/10 200 330 2600 0.7 190 520 910 1240 780 1360
S11-M-250/10 250 390 3050 0.6 200 610 1000 1280 800 1380
S11-M-315/10 315 470 3650 0.6 220 730 1190 1330 860 1390
S11-M-400/10 400 560 4300 0.5 260 900 1430 1360 860 1440 660×660
S11-M-500/10 500 670 5100 0.5 280 1000 1600 1439 920 1480
S11-M-630/10 630 800 6200 0.5 4.5 330 1100 1830 1540 1010 1510
S11-M-800/10 800 980 7500 0.4 450 1280 2300 1610 1030 1660 820×820
S11-M-1000/10 1000 1150 10300 0.4 550 1450 2700 1750 1160 1750
S11-M-1250/10 1250 1360 12000 0.3 630 1800 3200 1800 1260 1810
S11-M-1600/10 1600 1640 14500 0.3 800 2100 3700 1930 1300 1890
S11-M-2000/10 2000 1940 18300 0.3 5 1050 2600 4500 2030 1340 2000 920×920
S11-M-2500/10 2500 2290 21200 0.3 1200 3100 5500 2410 1610 2400
S11-M-3150/10 3150 2730 24300 0.3 1400 4100 7200 2750 1810 2600
Características
  • Este transformador en aceite con cambiador de tomas en carga presenta rango ancho de voltaje (4 x2.5%), es de estructura firme, gran resistencia al corto circuito, gran efecto de ahorro de energía. Reduce la pérdida promedio sin carga a 30% y la corriente sin carga a 45%.
  • Tanques de aceite corrugados completamente sellados son utilizados utilizados para poder garantizar ante todo que no se genere algún tipo de desgastamiento del aceite y se aumente el periodo de servicio del transformado en aceite. No presenta algún tipo de mantenimiento.
  • La deformación de las placas corrugadas es utilizada con el propósito de ajustar los cambios del volumen de aceite del transformador que es generado por la expansión y contracción térmica. Cualquier tipo de presión externa es liberado mediante la válvula de liberación de presión que es integrada en el transformador para poder aumentar el nivel de seguridad y confiabilidad
