Transformador seco, Serie SG(B)10

Este transformador seco, Serie SG(B)10 es transformador de estilo abierto, cabe mencionar que el nombre en seco se deriva ya que no está inmerso en aceite aislante. El bobinado de alto voltaje está diseñado en la parte externa y hay una capa de impregnación tratado de pintura aislante en la superficie. Este tipo de transformado seco presenta ventaja en cuanto a la seguridad, confiabilidad, ahorro de energía, a prueba de fuego, a prueba de explosión y de mantenimiento conveniente y fácil. Gracias a estas ventajas el transformador seco es ideal para su uso en la industria y los edificios en zona urbanas sin que represente ningún inconveniente. De igual manera, al ser ubicados cerca de las zonas de distribución y alimentación permitirá la optimización del sistema, reduciendo perdidas. En muchos países su instalación es obligatoria en edificios públicos por su seguridad, fácil instalación y ser amigable con el medio ambiente. Cabe mencionar que los materiales aislantes son de tipo retardante a la flama y no tóxicos, la sustancias inflamables presentes son menores a los transformadores secos de la serie SC(10) y no existe algún tipo de humo tóxico que sea producido, inclusive cuando la temperatura del transformador alcance los 800℃.

Este transformador seco, Serie SG(B)10 puede instalarse en ambientes húmedos cerca de los lagos, mares y ríos, además de áreas con alta demanda de prueba al fuego y de alto uso de electricidad. Son ideales para lugares como aeropuertos, hospitales, plantas de electricidad, plantas petroquímicas y estaciones de energía nuclear.

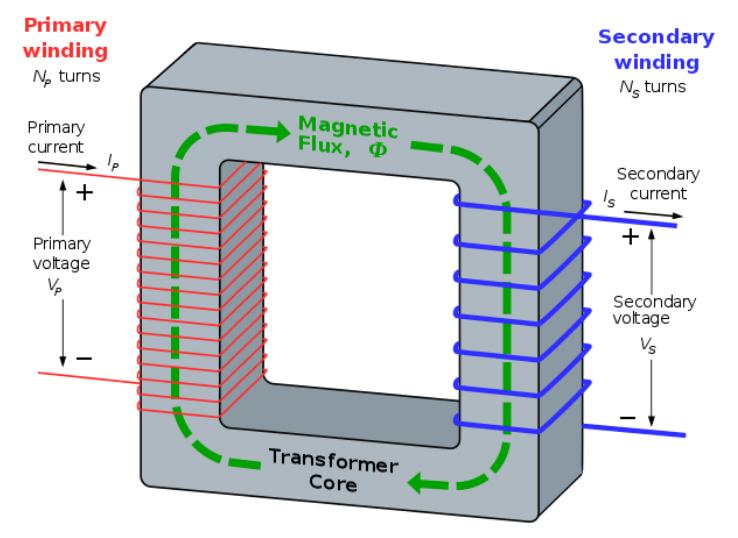

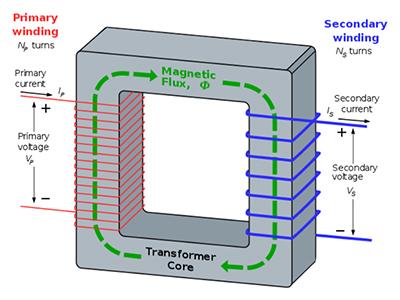

La corriente AC circula mediante el bobinado primario de los transformadores y produce un campo magnético alternativo en los ejes del transformador. Posteriormente el campo magnético alternativo gira en el bobinado secundario de los mismos ejes y forma el voltaje, realizando el propósito del cambio de voltaje AC.

• Aislante: Grado de aislante H (180℃).
• Seguridad: Los transformadores tipo seco son de retardante a la flama en lugar de soporte de combustión, asimismo estos no explotan o liberan algún tipo de gas tóxico.
• Amigable con el medio ambiente: Los ejes del transformador integran placas de acero de silicona embobinados al frio de alta calidad y alta conductividad magnética. Cabe mencionar que presenta menor estándar nacional en cuanto al ruido de operación y pueden inclusive ser reciclados.
• A prueba de humedad: Debido al uso de aislante denso NOMEX, nuestros transformadores puede operar de manera normal inclusive en ambientes con extrema humedad. Diversos inmersiones de presión al vacío de bobinado son llevados durante el tratamiento de bobinado, por lo que el nivel de sellado de los cables y la fuerza mecánica del bobinado son mejoradas nuevamente. Esto además mejora las propiedades a prueba de la humedad y sobretodo de antibacterial.
• Durable: El grado de aislante puede soportar temperatura alta de operación de 180℃ debido a que el transformador presenta gran resistencia ante el calor, gran fuerza mecánica, gran disipación del calor, alta capacidad de sobrecarga, además de largo periodo térmico. No estará afectado por la expansión o contracción térmica, lo que presenta gran resistencia y elasticidad sin riesgo de fisuras.
• Económico: Debido a la resistencia de alta temperatura del sistema aislante, el espacio de enfriamiento se reduce significativamente. En comparación con otros tipos de transformadores con grado de capacidad y aislante, nuestros transformadores secos presentan una estructura compacta y liviana. En comparación con los transformadores de tipo ‘09’ y ‘10’, nuestros transformadores secos presentan 15% menos pérdidas sin carga, reduciendo considerablemente los costos de operación.
